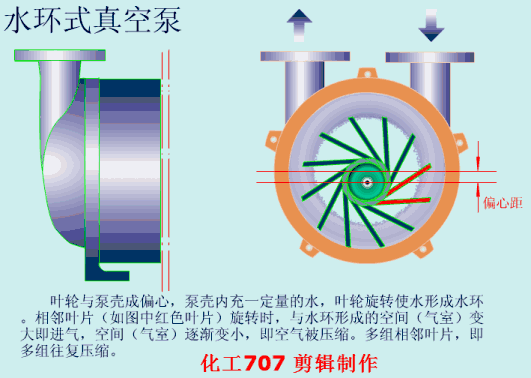

1、水環式真空泵動態原理圖：

當水環式真空泵葉輪按圖中順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。

水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。

此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；

當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

水環真空泵內裝有帶固定葉片的偏心轉子，是將水（液體）拋向定子壁，水（液體）形成與定子同心的液環，液環與轉子葉片一起構成可變?nèi)莘e的一種旋轉變?nèi)莘e真空泵。

2、蒸汽噴射泵

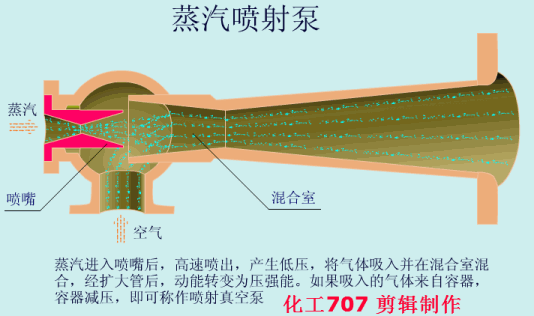

蒸汽噴射泵工作時蒸汽進入噴嘴后，高速噴出，產生低壓，將氣體吸入并在混合室混合，經擴大管后，動能轉變?yōu)閴簭?qiáng)能。如果吸入的氣體來自容器，容器減壓，即可稱作噴射真空泵。

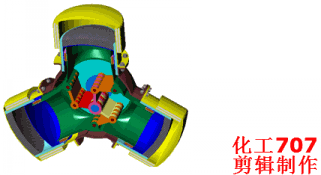

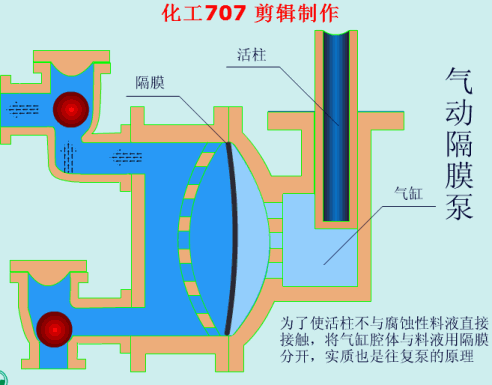

3、氣動隔膜泵動態原理圖：

4、自吸泵的動態原理圖：

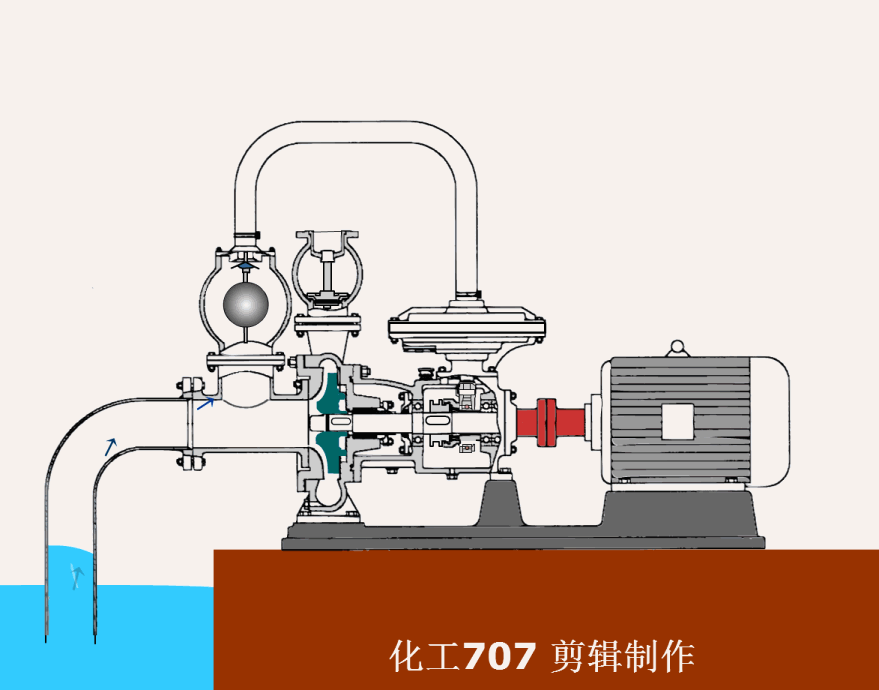

自吸泵的工作原理是：水泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時入口形成真空，使進水逆止門打開，吸入管內的空氣進入泵內，并經葉輪槽道到達外緣。

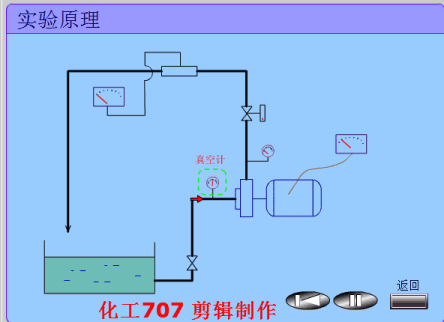

5、離心泵動態原理圖:

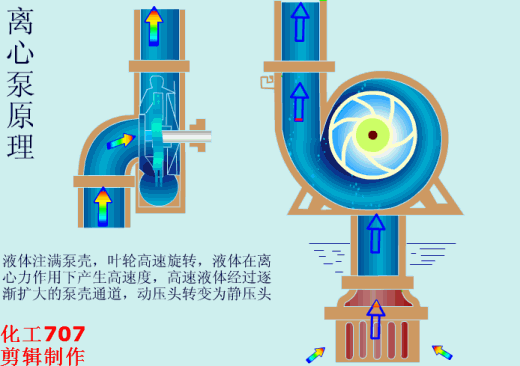

離心泵（centrifugal pump）是指靠葉輪旋轉時產生的離心力來輸送液體的泵。

6、螺桿泵動態原理圖：

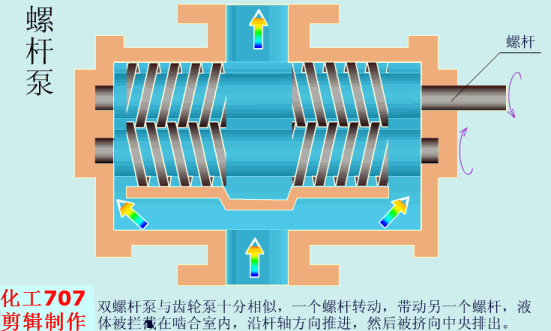

螺桿泵是容積式轉子泵，它是依靠由螺桿和襯套形成的密封腔的容積變化來吸入和排出液體的。

7、羅茨真空泵的動態工作原理圖

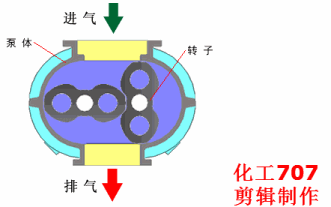

羅茨真空泵（簡稱：羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變?nèi)?/span>真空泵。

8、旋片式真空泵的動態原理圖：

旋片式真空泵(簡稱旋片泵)是一種油封式機械真空泵。屬于低真空泵。它可以單獨使用，也可以作為其它高真空泵或超高真空泵的前級泵。

9、往復泵的工作原理圖：

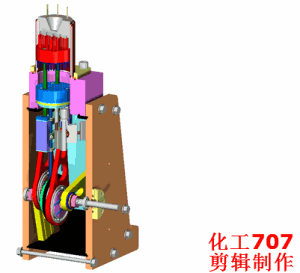

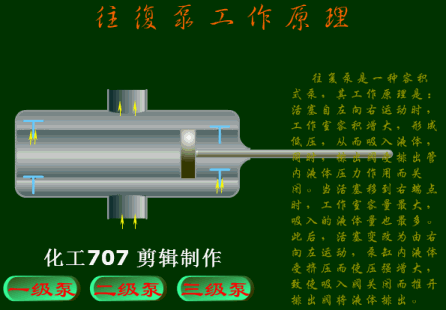

往復泵包括活塞泵、計量泵和隔膜泵，通稱往復泵。它是正位移泵的一種，應用比較廣泛。往復泵是通過活塞的往復運動直接以壓力能形式向液體提供能量的輸送機械。

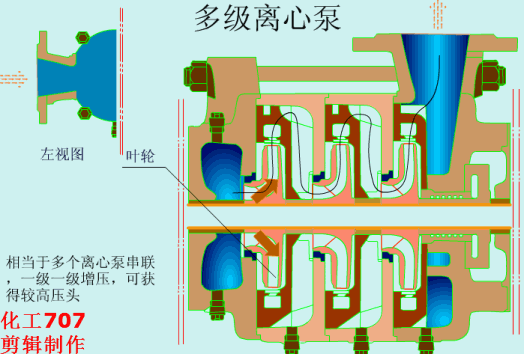

10、多級離心泵的工作原理圖:

多級離心泵具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。
